Zkušební a předváděcí panel SONEL DB-1

Obchod, technická podpora
Vítězslav Sedlák, DiS.
mobil: +420 606 319 143
e-mail: sedlak@tacb.cz

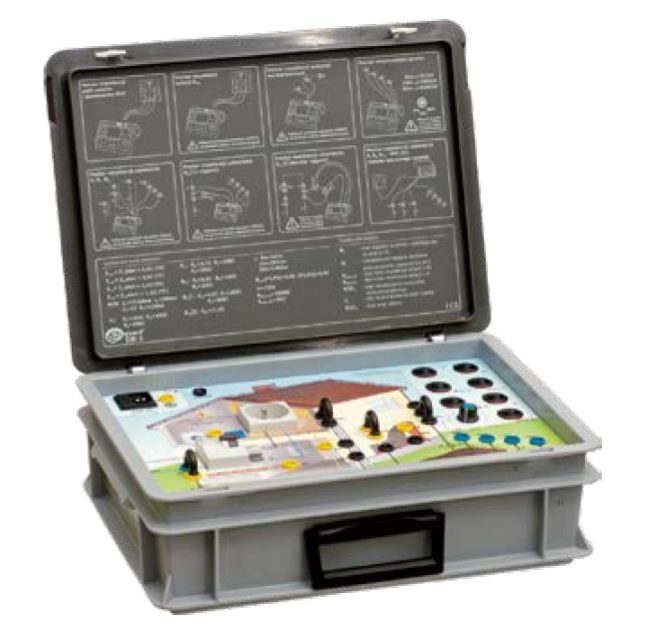

Zkušební a předváděcí panel

Panel DB-1 umožňuje předvést způsob provedení následujících zkoušek:

  • impedance zkratové smyčky pro hodnocení podmínky samočinného vypínání napájení,
  • parametrů chráničů RCD,
  • zemního odporu,
  • rezistivity půdy,
  • kontinuity ochranného pospojování,
  • izolačního odporu,
  • napětí napájecí sítě.

Je možná simulace typických závad a nedostatků v odběratelské síti.

Technické parametry panelu DB-1 a vlastnosti jednotlivých funkcí:

  • FImpedance zkratové smyčky:
    – měření zkratové smyčky L-N impulsními proudy do 25 A a 60 ms,
    – měření zkratové smyčky L-PE proudy do 20 mA.
  • Parametry chráničů RCD (vypínač 30 mA):
    – měření vypínacího času chrániče RCD,
    – měření vypínacího proudu RCD,
    – měření zemního odporu,
    – měření dotykového napětí.
  • Rezistivita půdy:
    – měření rezistivity pro tři druhy půdy (14 Ωm; 300 Ωm; 6,2 kΩm).
  • Zemní odpor.
  • Měření metodou
    – dvouvodičovou,
    – třívodičovou,
    – čtyřvodičovou,
    – třívodičovou s proudovými kleštěmi,
    – pomocí dvou proudových kleští,
    – s využitím měřicího přístroje k měření zkratové smyčky.
  • Kontinuita pospojování:
    – měření ochranných pospojování a pospojování dostupných prvků.
  • Izolační odpor:
    – měření izolace L-N,
    – měření izolace L-PE,
    – měření izolace N-PE.
  • Měření napětí:
    – měření napětí v zásuvce.
  • Simulace nedostatků:
    – chybějící kontinuita zemnícího vodiče (RE),
    – překročení bezpečného napětí při měření RCD (UB),
    – únikový proud (IErr),
    – příliš nízký izolační odpor L-N (RISO(L-N)),
    – příliš nízký izolační odpor L-PE (RISO(L-PE)),
    – příliš vysoká impedance zkratové smyčky (ZL),



Další technické údaje:

  • napájení ze sítě……………………………………………………………………. 230 V
  • záruka…………………………………………………………………………. 24 měsíců
  • rozměry……………………………………………………………… 405x300x140 mm
  • hmotnost zařízení………………………………………………………….. cca 3,6 kg
  • standard kvality…………………… návrh, projekt a výroba v souladu ISO 9001
  • pojistky………………………………………….. 2 x T3,14A 250 V, or 2xF4A 250 V
  • příkon…………………………………………………………………………. cca 15 mW
  • druh chrániče RCD……………………………………………………….30 mA typ AC

Nominální podmínky užívání:

  • provozní teplota………………………………………………………… +10…+40 °C
  • skladovací teplota………………………………………………………. -20…+60 °C
  • vlhkost…………………………………………………………………………. 20…80%
