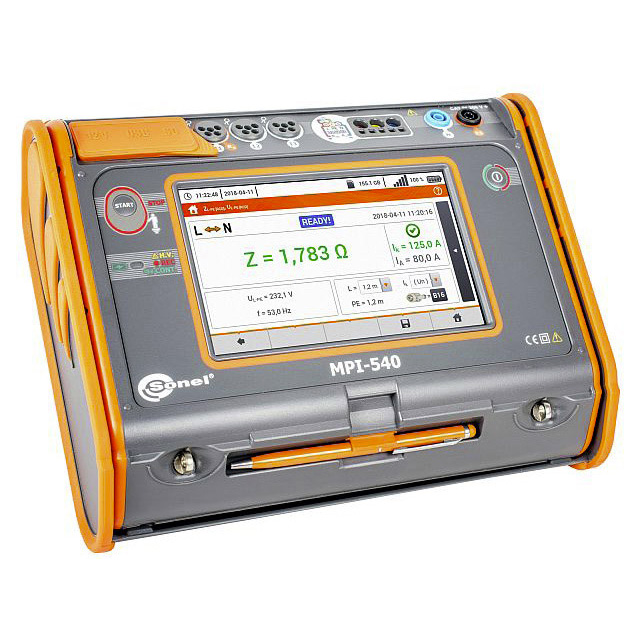

Multimetr parametrů elektrické instalace SONEL MPI-540

Multimetr parametrů elektrické instalace

Měření impedance zkratové smyčky:

• měření impedance proudem 23 A (40 A pro mezifázové napětí), max. rozlišení 0,001 Ω,
• zkratový odpor: 10 Ω,
• rozsah měřicích napětí: 95…440 V, kmitočty 45…65 Hz,
• měření impedance zkratové smyčky s rozlišením až 0,01 Ω v instalacích
• zabezpečených chrániči s IΔn ≥ 30 mA bez jejich vypnutí,
• automatický výpočet zkratového proudu na základě nominálního nebo změřeného napětí, rozlišování fázového a mezifázového napětí,
• měření s použitím zástrčky UNI-Schuko pomocí spouštěcího tlačítka měření (rovněž u zaměněných vodičů L a N) nebo zkušebními kabely s délkou 1,2 m, 5 m, 10 m, s volitelným použitím třífázových adaptérů (AGT),
• výběr zabezpečení instalace a automatické hodnocení výsledků měření.

Testování přístrojů reziduálního proudu AC, A, F, B a B+:

• Multimetr MPI-540 rovněž umožňuje měření v IT sítích,
• měření chráničů RCD obecného typu, se zpožděním a selektivních se jmenovitým reziduálním proudem 10, 30, 100, 300, 500 a 1000 mA,
• funkce automatického měření kompletní soustavy parametrů chrániče RCD (po jednorázovém stisknutí tlačítka „START” provede měřič kompletní zadaný cyklus měření společně s možností měření impedance zkratové smyčky proudem 15 mA),
• podoba průběhu nuceného unikajícího proudu navolená uživatelem: sinusový (spouštění měření ze vzestupné nebo sestupné hrany), pulzující jednosměrný (kladný nebo záporný), pulzující jednosměrný s podkladem stejnosměrného proudu (kladný nebo záporný), stejnosměrný (kladný nebo záporný),
• měření vypínacího proudu IA s narůstajícím proudem,
• měření vypínacího času tA pro proudy 0,5 IΔn, 1 IΔn, 2 IΔn a 5 IΔn,
• měření dotykového napětí UB a odporu uzemňovacího vodiče RE bez spouštění chrániče  RCD,
• detekce záměny vodičů L a N v zástrčce; nemá vliv na provádění měření,
• možnost měření vypínacího proudu IA a skutečného vypínacího času tAI při jednom vypnutí RCD,
• měření napětí v rozsah 95…270 V.

Měření izolačního odporu:

• měřicí napětí: 50 V, 100 V, 250 V, 500 V, 1000 V,
• měření izolačního odporu do 10 GΩ,
• možnost měření v zásuvce pomocí adaptéru UNI-Schuko,
• akustická signalizace pětisekundových časových intervalů, která usnadňuje snímání časových parametrů,
• zabezpečení měřiče před přítomností napětí v měřeném objektu a před výskytem napětí v průběhu měření,
• samočinné vypínání kapacity měřeného objektu po ukončení měření,
• automatické měření všech kombinací odporu tří, čtyř a pětižílových kabelů s využitím volitelného adaptéru AutoISO-1000C

Měření zemního odporu:

• technickou třípólovou nebo čtyřpólovou metodou se 2 pomocnými elektrodami,
• třípólovou metodou s přídavnými kleštěmi,
• metodou dvou kleští,
• vnitřní zdroj energie vhodný pro 50 Hz nebo 60 Hz síť

Měření rezistivity půdy Wennerovou metodou:

• měřicí rozsah: 0,5 Ωm…9,99 kΩm,
• vzdálenosti mezi elektrodami mohou být nastaveny v metrech (1…30 m) nebo stopách (1…90 ft).

Nízkonapěťové měření kontinuity ochranných vodičů a ekvipotenciálních propojení:

• měřicí rozsah podle EN 61557-4: 0,12…400 Ω, max. rozlišení 0,01 Ω,
• měření kontinuity ochranného vodiče proudem ≥ 200 mA ve dvou směrech,
• měření malým proudem s akustickou signalizací,
• napětí na otevřených svorkách: 4…9 V,
• autokalibrace měřicích kabelů – možnost použití kabelů libovolné délky.

Měření intenzity osvětlení:

• rozsah zobrazení: 0,001/0,01/1 lx…399,9 klx,
• měření v luxech (lx) nebo kandelách na stopu (fc),
• měření pomocí externího fotodetektoru (volitelné)

Doplňkové funkce měřicího přístroje:

• zobrazení parametrů sítě v reálném čase,
• autotesty – předprogramované měřicí sekvence,
• rychlá kontrola správnosti připojení vodiče PE pomocí dotykové elektrody,
• kontrola sledu fází a směru otáčení motoru,
• paměť se stromovou strukturou, dynamicky řízená
• možnost připojení foto záznamů nebo hlasových poznámek,
• přenos dat na PC přes USB nebo Bluetooth®.
• vyměnitelné paměťové karty microSD
• možnost dobíjení ze sítě nebo z 12 V zásuvky zapalovače automobilu.

Další technické údaje:

• druh izolace……………………….dvojitá, v souladu s EN 61010-1 a EN 61557
• napájení…………………………………Li-Ion akumulátor 11,1 V 3,4 Ah 37,7 Wh
• rozsah provozní teploty ………………………………………………….. 0 … +50°C
