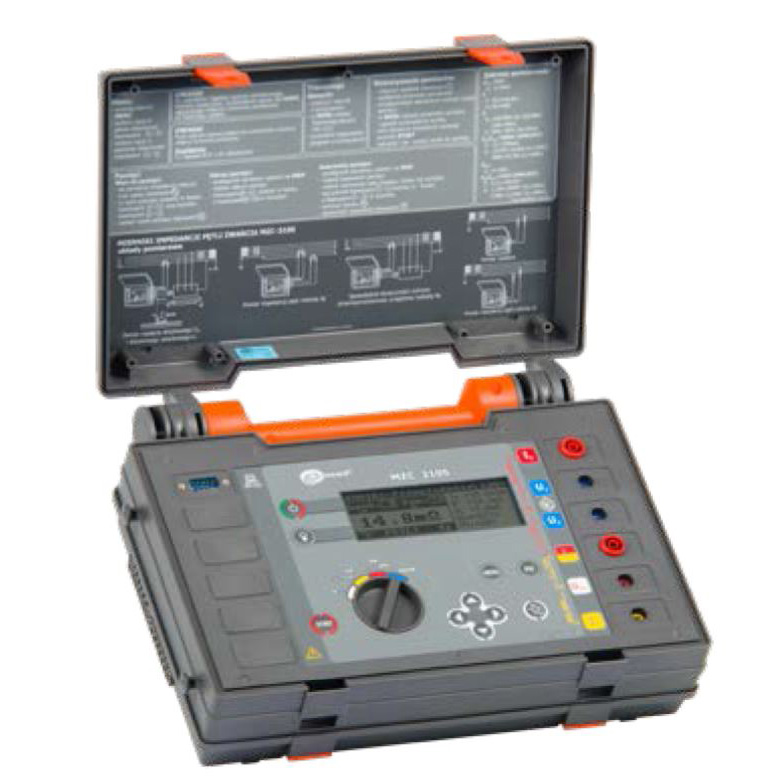

Silnoproudý měřicí přístroj impedance zkratové smyčky SONEL MZC-310S

Silnoproudý měřicí přístroj impedance zkratové smyčky

Měření impedance zkratové smyčky:

• měření velmi malých impedancí zkratové smyčky (s rozlišením 0,1 mΩ) proudem 150 A při 230 V; maximálně 280 A při 440 V,
• měření proudem 23 A při 230 V, maximálně 42 A při 440 V,
• měření v sítích se jmenovitým napětím: 220/380 V a 230/400 V s Kmitočetmi 45…65 Hz,
• měření ve zkratovém obvodu: fáze-fáze, fáze-ochranný vodič, fáze-neutrální vodič,
• rozlišování fázového a mezifázového napětí při výpočtech zkratového proudu,
• volba změny délky měřicích vodičů (měření 23/42 A),
• čtyřvodičová metoda, bez nutnosti kalibrace vodičů (měření 150/280 A),
• měření a zobrazení součástí impedance zkratové smyčky: odporu RS a reaktance XS

Doplňkové funkce:

• Měření předpokládaného dotykového napětí nebo skutečného dotykového napětí (rezistorem 1 kΩ)
• Měření střídavých napětí 0…440 V.
• Měření Kmitočet.
• Paměť 990 výsledků měření s možností jejich přenosu do počítače PC.

Přístroj splňuje požadavky norem:

• PN-EN 61010-1 (obecné bezpečnostní požadavky)
• PN-EN 61010-031 (zvláštní bezpečnostní požadavky)
• PN-EN 61326 (elektromagnetická kompatibilita)
• PN-EN 61557 (požadavky pro měřicí přístroje)
• PN-HD 60364-6 (provádění měření – kontrola)
• PN-HD 60364-4-41 (provádění měření – ochrana proti zásahu elektrickým proudem)
• PN-EN 04700 (provádění měření – předávací zkoušky)

Další technické údaje:

• druh izolace ……………………………………………………… dvojitá, podle PN-EN 61010-1 a IEC 61557
• napájení měřicího přístroje………………………………………………… alkalické baterie LR14 (C) (5 ks)
• odpor omezující proud:……………………………………………………………………..pro měření 4p: 1,5 Ω,
• ……………………………………………………………………………………………………..pro měření 2p: 10 Ω
• počet měření zkratové smyčky (alkalické baterie) …………………………………….. min. 2000 (4/min)
  ………………………………………………………………………………………………………. min. 4000 (2/min)
• teplotní koeficient…………………………………………………………………… ±0,1 % měřené hodnoty /°C

Nominální podmínky užívání:

• provozní teplota ………………………………………………………………………………. 0…+40°C
