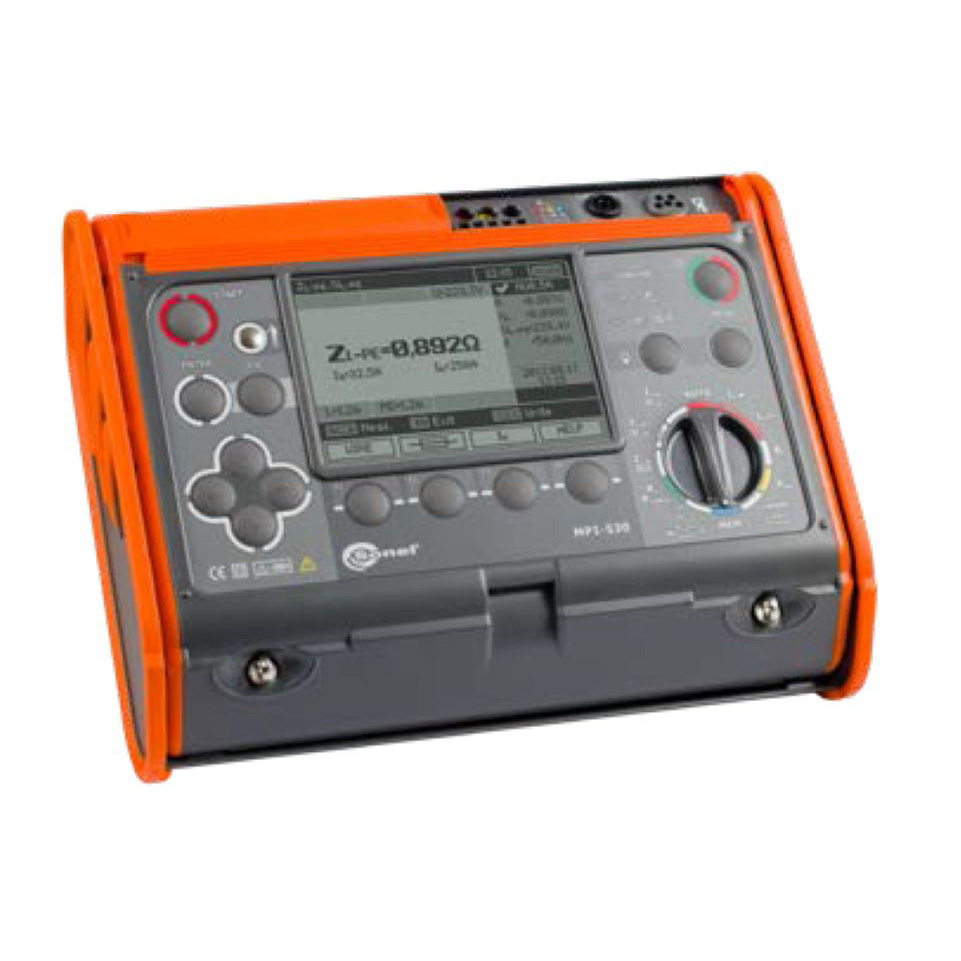

Multimetr parametrů elektrické instalace SONEL MPI-530 / MPI-530-IT

Obchod, technická podpora
Vítězslav Sedlák, DiS.
mobil: +420 606 319 143
e-mail: sedlak@tacb.cz

Multimetr parametrů elektrické instalace

Měření impedance zkratové smyčky:

  • měření impedance smyčky proudem 23 A, (40 A za mezifázového napětí), s rozlišením až 0,001 Ω,
  • zkratový odpor Rzw = 10 Ω,
  • rozsah měřicích napětí: 95…440 V, kmitočet 45…65 Hz,
  • měření impedance zkratové smyčky s rozlišením až 0,01 Ω v instalacích zabezpečených chrániči RCD s IΔn ≥ 30 mA bez jejich vypnutí
  • automatický výpočet zkratového proudu na základě jmenovitého nebo změřeného napětí, rozlišování fázového a mezifázového napětí,
  • měření s použitím zástrčky UNI-Schuko se spouštěcím tlačítkem (rovněž u zaměněných vodičů L a N) nebo kabely s délkou 1,2 m, 5 m, 10 m, 20 m, s případným využitím třífázových adaptérů (AGT),
  • výběr zabezpečení instalace a automatické hodnocení výsledku měření.

Zkoušky proudových chráničů typu AC, A a B:

  • měření chráničů obecného typu, se zpožděním a selektivních se jmenovitým reziduálním proudem 10, 30, 100, 300, 500 a 1000 mA,
  • funkce automatického měření kompletní soustavy parametrů chrániče (po jednorázovém stisknutí tlačítka „START“ provede měřič kompletní zadaný cyklus měření spolu s možností měření impedance zkratové smyčky L-PE proudem 15 mA),
  • podoba průběhu nuceného unikajícího proudu navolená uživatelem: sinusový (spuštění měření z vzestupné nebo sestupné hrany) pulsující jednosměrný (kladný nebo záporný), pulsující jednosměrný s podkladem stejnosměrného proudu (kladný a záporný), stejnosměrný (kladný a záporný),
  • měření vypínacího proudu IA narůstajícím proudem,
  • měření vypínacího času tA pro ½ IΔn, 1 IΔn, 2 IΔn a 5 IΔn,
  • měření dotykového napětí UB a odporu uzemňovacího vodiče RE bez spouštění chrániče
  • detekce záměny vodičů L a N v zástrčce: nemá vliv na provádění měření,
  • možnost měření vypínacího proudu IA a skutečného vypínacího času tA při jednom vypnutí RCD
  • měření pro napětí 95…270 V

Měření izolačního odporu:

  • měřicí napětí: 50 V, 100 V, 250 V, 500 V, 1000 V,
  • měření izolačního odporu do 10 GΩ,
  • možnost měření v zásuvce pomocí adaptéru UNI-Schuko,
  • akustická signalizace pětisekundových časových úseků, které ulehčuje snímání časových parametrů,
  • zabezpečení měřiče před přítomností napětí v měřeném objektu a před výskytem napětí v průběhu měření,
  • samočinné vybíjení kapacity měřeného objektu po ukončení měření,
  • automatické měření všech kombinací odporů, tří-, čtyř- a pětižilových kabelů s využitím dodatečného adaptéru AutoISO-1000C.

Měření zemního odporu:

  • technickou třípólovou nebo čtyřpólovou metodou s 2 pomocnými elektrodami,
  • třípólovou metodou s přídavnými kleštěmi,
  • pomocí dvou kleští,
  • vnější zdroj napětí s kmitočtem 50 Hz nebo 60 Hz odpovídající síti

Měření intenzity osvětlení

  • měřící rozsah: 0,1 lx…19,9 klx,
  • měření v luxech (lx) nebo fotokandelách (fc),
  • měření pomocí vnějšího fotodetektoru (volitelné)

Nízkonapěťové měření kontinuity ochranných vodičů
a ochranných pospojování:

  • měřící rozsah podle IEC 61557-4: 0,12…400 Ω, s rozlišením až 0,01 Ω,
  • měření kontinuity ochranného vodiče proudem ≥ 200 mA ve dvou tocích,
  • měření malým proudem s akustickou signalizací,
  • napětí na otevřených svorkách: 4…9 V,
  • autokalibrace měřicích kabelů – možnost použití kabelů libovolné délky

Doplňkové funkce měřicího přístroje:

  • Analýza a záznam parametrů jednofázové sítě (U, I, cosφ, P, Q, S, THD harmonických složek do 40-té pro U a I, harmonických složek U a I)
  • Rychlá kontrola správnosti připojení ochranného vodiče PE pomocí dotykové elektrody.
  • Kontrola sledu fází a směru otáček motoru.
  • Napájení z akumulátoru nebo baterie (volitelné), je vestavěna rychlonabíječka. Možnost dobíjení ze sítě nebo ze zástrčky zapalovače automobilu 12 V.
  • Paměť se strom. strukturou, dynamicky řízená (max. 10000 záz. pro každý typ měření).

Další technické údaje:

  • druh izolace ……………….. dvojitá, v souladu s PN-EN 61010-1 a IEC 61557
  • napájení měřicího přístroje.akumulátor Ni-MH nebo alkalická baterie LR14 (4 ks)(volitelné)
  • provozní teplota …………………………………………………………….. 0…+50°C
