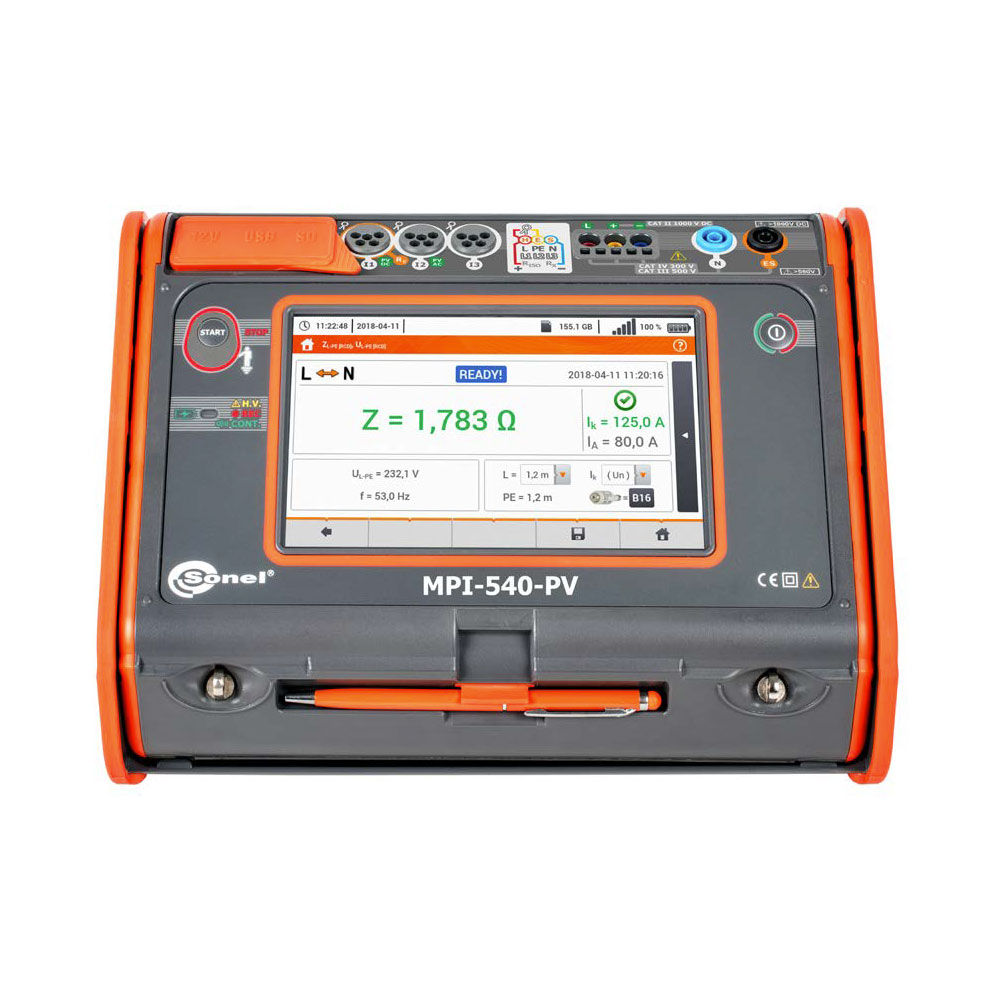

Multifunkční měřič elektrických instalací MPI-540 / 540-PV

Mnohem více než multifunkční měřič

• Největší dotyková obrazovka na trhu (7″) – pozoruhodné ergonomie a snadné použití
• Vyjímatelná paměťová karta microSD – snadné zvýšení kapacity paměti
• Li-Ion baterie– delší provoz měřiče
• MPI-540-PV | Měření fotovoltaických instalací dle EN 62446 standardu
• MPI-540-PV | Test report fotovoltaické instalace v softwaru Sonel Reports PLUS
• Třífázový analyzátor– pokročilá diagnostika kvality sítě
• Zobrazení parametrů sítě v reálném čase – okamžité vyhodnocení podmínek testovacího místa
• Parametry měřené dle třídy S standardu EN 61000-4-30 – vysoká přesnost měření
• Kalkulačka nákladů na energii – rychlé vyhodnocení potenciálních úspor
• Měření všech parametrů souvisejících s uzemněním a ochranou před úrazem elektrickým proudem – jedno zařízení místo několika
• Rychlé měření impedance zkratové smyčky v sítích zabezpečených RCD prvky bez jejich vybavení – úspora času
• Automatická měření – možnost provádět automatická měření v sekvenci – zjednodušená měření
• Rychlá cesta od měření k reportu – úspora času

Funkce

Měřič má nadprůměrnou funkčnost. Kombinuje schopnosti měření několika přístrojů, přičemž zajišťuje stejně dobrou přesnost.

• Přístroj MPI-540-PV umožňuje měření fotovoltaických instalací v souladu se standardem EN 62446:
  » kontinuita ochranných a ekvipotenciálních vazeb,
  » zemní odpor,
  » izolační odpor na DC straně,
  » napětí na prázdno U OC,
  » měření zkratového proudu ISC,
  » měření provozních proudů a výkonů na DC a AC straně,
  » efektivita inveroru.
• MPI-540 / MPI-540-PV dokáže zaznamenávat 50/60 Hz parametry kvality sítě v souladu se standardem EN 61000-4-30 v třídě S:
  » napětí L1, L2, L3, – průměrné hodnoty v rozsahu do 500 V,
  » L1, L2, L3 proudy, – průměrné hodnoty, měření proudu v rozsahu do 3 kA (záleží na typu použitých proudových sond),
  » frekvenci v rozsahu 40 Hz – 70 Hz,
  » činný (P), jalový (Q) a zdánlivý(S) výkon,
  » účiník (PF) cosφ,
  » harmonické (až do 40té pro napětí a proud),
  » celkové harmonické zkreslení (THD) pro napětí a proud.
• MPI-540 / MPI-540-PV l ze použít pro všechna měření při uvádění elektroinstalací do provozu v souladu s platnými předpisy:
  » impedance zkratové smyčky (také v obvodech s RCD prvky),
  » RCD parametry,
  » izolační odpor,
  » zemní odpor (4 měřicí metody + měření resistivity půdy),
  » kontinuita ochranných a ekvipotencionálních vazeb,
  » měření intenzity osvětlení,
  » test sledu fází,

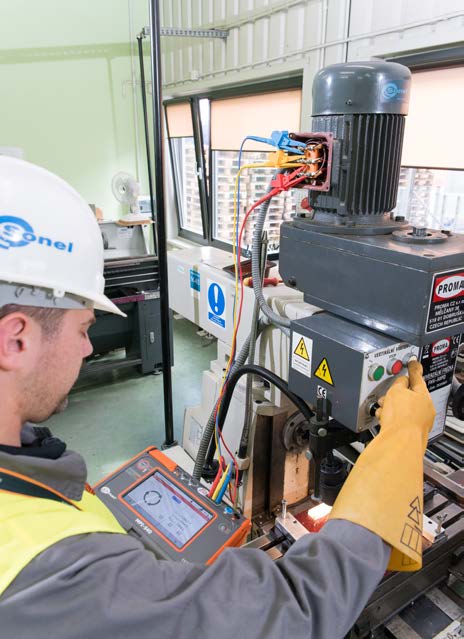

  » test směru otáčení motoru.

Automatický test bezpečnosti instalace

MPI-540 / MPI-540-PV umožňují bezpečné testovaní bytových, komerčních a průmyslových elektroinstalací. Měření lze snadno automatizovat pomocí:

• automatického režimu testů proudových chráničů (RCD),
• automatických měření – volně konfigurovatelné měřicí sekvence,
• adaptéru AutoISO-1000C pro automatický test izolačního odporu 3-, 4- a 5- žilových kabelů, bez přepínání.

Fotovoltaika pod dohledem

MPI-540-PV je extrémně univerzální měřič, určený zejména pro testování fotovoltaických instalací. Zařízení umožňuje kompletní sadu testů na DC i AC straně – v souladu s pokyny standardu EN 62446. Měřící parametry související s fotovoltaickou instalací přístroj automaticky převede na referenční podmínky STC (Standard Test Conditions). Měření napětí, proudu a výkonu na AC a DC straně invertoru umožňuje ověřit jeho účinnost. Software Sonel Reports PLUS umožňuje vytvářet protokol o testu instalace FV s výsledky měření uloženými v paměti měřiče.

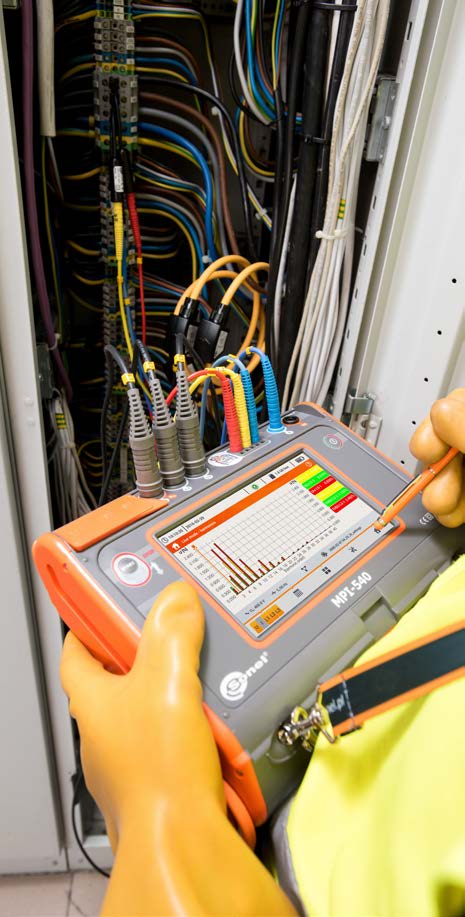

Třífázový analyzátor kvality el. sítě

Měřič má třífázový analyzátor kvality el. sítě s zobrazením v LIVE módu a možností registrovat parametry elektrické sítě jako je napětí, proud, výkon, harmonické a index THD. Měřič umožňuje odečítání vybraných parametrů a jejich grafické zobrazení na obrazovce v reálném čase. Tyto parametry se měří a zobrazují současně se záznamem na paměťovou kartu. V režimu LIVE může uživatel vidět:

• napěťové a proudové křivky (osciloskop),
• časové grafy napětí a proudu,
• fázorový graf,
• zobrazení více parametrů ve formě tabulky,
• spektrální graf harmonických proudu a napětí.

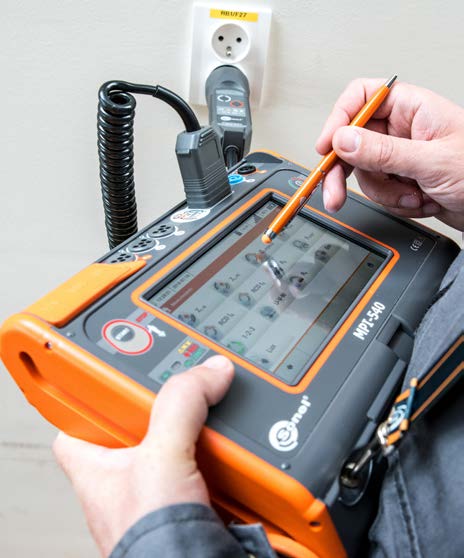

Snadné odečítání

Zařízení je vybaveno barevným dotykovým TFT LCD displejem s rozlišením 800×480 pixelů a úhlopříčkou 7”, který umožňuje pohodlné ovládání a snadné čtení parametrů a vykreslovaných průběhů. Tato velikost  obrazovky umožňuje zobrazení více informací, které jsou k dispozici kdykoli během používání. Rozhraní je viditelné za všech podmínek – i díky vhodné velikosti zobrazovaných symbolů. Přiložený stylus umožňuje práci i s dielektrickými rukavicemi.

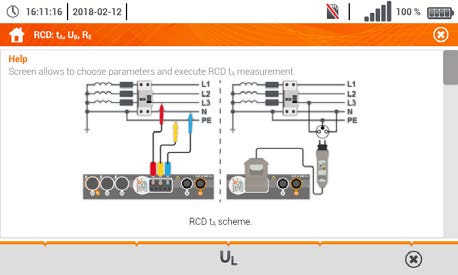

Integrovaný systém nápovědy

Měřič má integrované obrazovky nápovědy s diagramy měření. Díky tomu můžete snadno a rychle zkontrolovat a ujistit se, jak se k danému systému připojit v závislosti na typu prováděného měření.

Zvýšená odolnost vůči okolním podmínkám

Měřič MPI-540 / MPI-540-PV si dobře poradí v náročných podmínkách prostředí. Ochranu proti pronikání prachu a vody zajišťuje unikátní pouzdro s úrovní krytí IP51. Je odolný proti mechanickému poškození a speciální konstrukce umožňuje snadnou ochranu dotykové obrazovky pomocí krytu měřiče. Kromě toho, že chrání před poškozením umožňuje také pohodlné přenášení a používání zařízení v různých polohách.

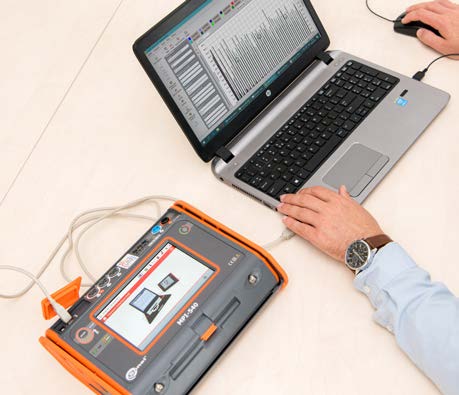

Komunikace a software

Velmi silnou stránkou zařízení je množství komunikačních rozhraní a spolupráce s externím softwarem. Naměřená data můžete snadno přenášet do počítače přes USB port, vyjímatelnou paměťovou kartu SD nebo bezdrátovou komunikaci (Bluetooth, Wi-Fi).

Chcete-li vytvořit zprávu o měřeních pro ochranu před úrazem elektrickým proudem použijte software Sonel Reports PLUS. Uložení stažených dat do nejjednodušších formátů a jejich tisk zajišťuje bezplatný software Sonel Reader. Ke čtení a analýze dat z analyzátoru kvality el.sítě se používá speciální bezplatný software Sonel Analysis.
