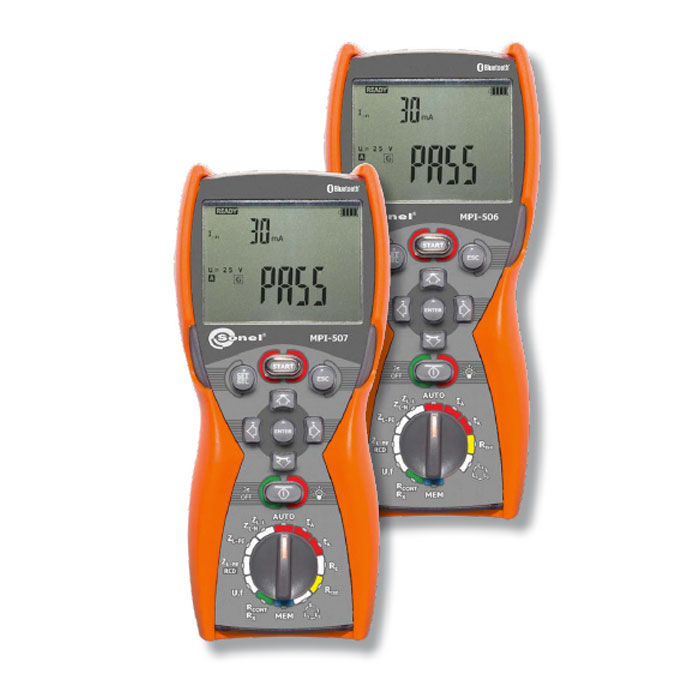

Multifunkční měřič elektrických instalací MPI-507 / 506

Skvělý malý multitasker

Funkce

• Měření impedance zkratové smyčky
  • Měření impedance zkratové smyčky v sítích se jmenovitým napětím: 220/380 V, 230 V / 400 V, 240/415 V a frekvencí 45…65 Hz, rozsah provozního napětí: 180… 460 V
  • Indikace odporu zkratové smyčky R a reaktance zkratové smyčky X
  • Měření impedance zkratové smyčky proudem 15 mA, bez vybavení RCD
  • Maximální testovací proud: 7.6 A (at 230 V), 13.3 A (at 400 V)
• Testovaní RCD chráníčů typu AC,A
  • Testování standardních, selektivních a krátkodobě zpožděných RCD s nominálním proudem 10, 15, 30, 100, 300, 500 mA
  • Měření IA vybavovacího proudu a vybavovacího času pro proudy tA pro proudy 0.5 IΔn, 1 IΔn, 2 IΔn, 5 IΔn
  • RE a UB měření bez vybavení RCD
  • Rozšířená AUTO funkce měření RCD s možností měření ZL-PE malým proudem
  • Měření IA a tA souběžně během jedné procedury
• MPI-507 | Měření zemního odporu
  • Měření 3-pólovou metodou
• Měření izolačního odporu
  • Testovací napětí: 100 V, 250 V, 500 V
• Měření odporu ochranného vodiče a kontinuity pospojování
  • Měření proudem ±200 mA v souladu s EN 61557-4
  • Autokalibrace testovacích vodičů – lze použít jakékoli vodiče
  • měření odporu malým proudem s akustickou signalizací

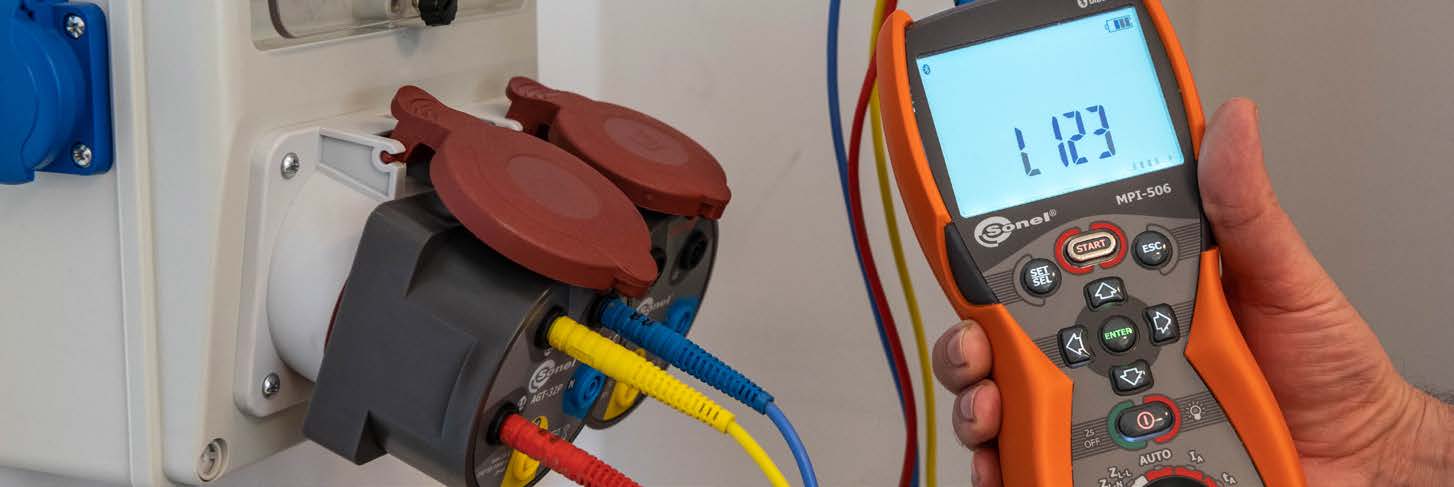

• Indikace sledu fází

Doplňkové fuknce

• Kontrola správnosti připojení PE pomocí kontaktní elektrody
• Měření napětí (0 … 500 V) a frekvence sítě
• Paměť pro 990 naměřených hodnot
• Bezdrátový přenos dat do PC
• Podsvícená klávesnice

Jednoduchost a špičkové technologie

Pravděpodobně nejmenší měřič na světě s tak velkým počtem měřicích funkcí. Funkce se volí otočným přepínačem. Další parametry se nastavují tlačítky umístěnými na čelní straně krytu. Nastavení se uloží do přístroje a zůstane uloženo i když je baterie zcela vybitá. Všechna tlačítka a modulární displej mají podsvícení, což výrazně zlepšuje činnost při slabém osvětlení. Paměť přístroje eliminuje potřebu dělat si poznámky během měření.

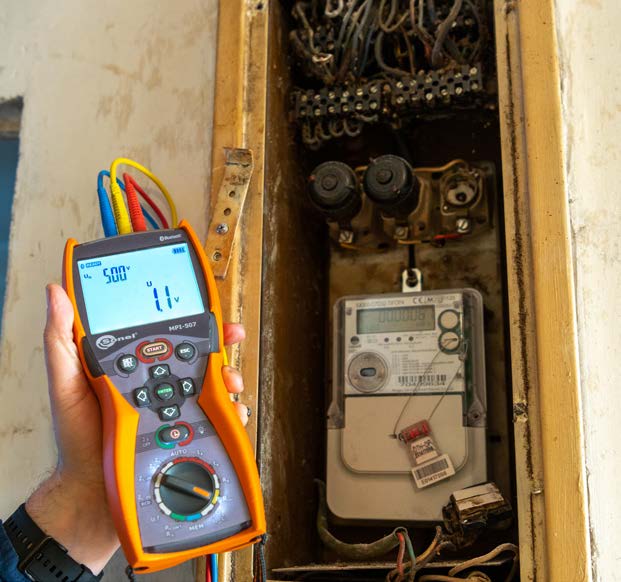

Kontrola elektrické bezpečnosti

Přístroj lze použít ke kontrole bezpečnosti elektrických systémů v domácnostech a průmyslových zařízeních. Jeho hlavní výhodou je rychlé měření ( opravdu jen pár sekund!) impedance zkratové smyčky v obvodech s RCD.

Měření lze snadno automatizovat pomocí:

• automódu testování RCD,

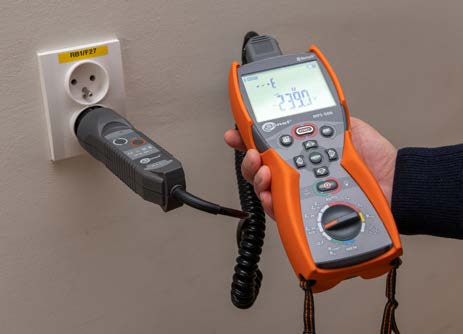

• adaptér WS, který lze použít pro testování systémů přes standardní zásuvky 230 V.

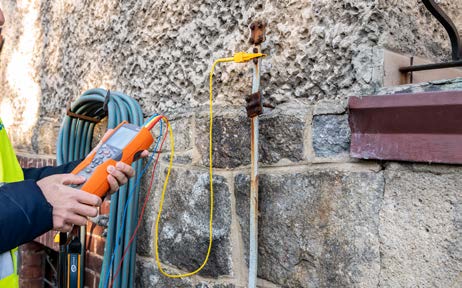

MPI-507 | Měření zemního odporu

Zařízení je ideální pro měření uzemňovacích instalací v obytných budovách. Umožňuje kontrolu kvality uzemňovací soustavy pomocí 3pólové metody. Spolu s výsledkem zemního odporu měřič ukazuje rušivé napětí a odpor pomocných sond RS a RH.

Zvýšená odolnost vůči podmínkám prostředí

Přístroj si poradí s obtížnými podmínkami prostředí. Ochrana proti vniknutí prachu a vody je zajištěna jedinečným krytem s úrovní ochrany IP67.

Komunikace a software

Data měření můžete snadno přenést do PC pomocí bezdrátové komunikace Bluetooth. Chcete-li vygenerovat protokol o provedeném měření je možné použít software Sonel reports plus. Bezplatým softwarem Sonel reader je možné data z paměti přístroje přenést do PC v jednoduchém a tisknutelném formátu.
