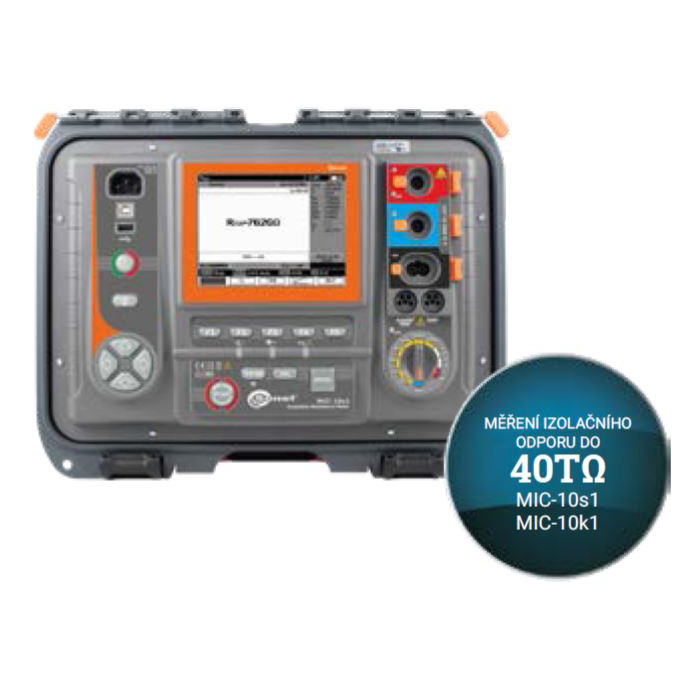

Měřicí přístroj izolačního odporu SONEL MIC-10s1 / MIC-10k1 / MIC-05s1 / MIC-5050

Měřicí přístroj izolačního odporu

Měření izolačního odporu:

• do 40 TΩ pro MIC-10s1 / MIC-10k1,
• do 20 TΩ pro MIC-05s1 / MIC-5050,
• měření napětí volené v rozsahu:
  • 50…5000 V pro MIC-5050 (50…1000 V s kroky po 10 V, 1…5 kV s kroky po 25 V)
  • 50…10000 V pro MIC-10k1 (50…1000 V s kroky po 10 V, 1…10 kV kroky po 25 V),
• nepřetržité zobrazování měřeného izolačního odporu a únikového proudu,
• samočinné vybití kapacity měřeného objektu po ukončení měření izolačního odporu,
• akustická signalizace pětisekundových časových úseků, které usnadňuje snímání časových parametrů,
• nastavitelný čas měření – maximálně 99’59’’,
• odpočítávání času měření T1, T2 a T3 pro měření jednoho nebo dvou absorpčních činitelů v rozsahu 1…600 s,
• měření absorpčních činitelů Ab1, Ab2, DAR, PI,
• zobrazení skutečného měřicího napětí v průběhu měření,
• měřicí proud 1,2 mA, 3 mA nebo 6 mA,
• měření izolačního odporu metodou dvou nebo tří kabelů,
• měření s využitím kabelů s délkou do 55 m,
• zabezpečení před měřením objektu pod napětím,
• podporuje AutoISO-5000 (pro MIC-10k1 při napětí do 5 kV),
• měření kapacity během měření RISO,
• měření teploty (s využitím volitelné sondy WASONT1),
• měření krokovým napětím (SV),
• měření vybíjení dielektrika (DD),
• lokalizace poškození (funkce spálení)
• měření digitálních filtrů při vysokých rušeních (10 s, 100 s, 200 s).

Doplňkové funkce měřicích přístrojů:

• vysoká odolnost proti rušení – v souladu s normou EN-61326,
• stabilní měření v rozvodnách 765 kV (volitelné – pouze MIC-10s1),
• měření únikového proudu při měření izolačního odporu,
• měření stejnosměrného a střídavého napětí v rozsahu 0…750 V,
• kreslení diagramů na displeji v průběhu měření,
• paměť max. 10,000 výsledků pro každý typ měření, s možností popisu měřicích bodů, objektů, názvů klientů,
• přenos dat do PC přes USB port, Bluetooth®, nebo možnost přenosu dat pomocí paměti flash,
• podpora externí bezdrátové klávesnice Bluetooth® (volitelné),
• čitelný podsvícený grafický LCD displej 5,6’’,
• podsvícená klávesnice,
• napájení ze sady akumulátorů (dobíjecí baterie) nebo ze sítě,
• nabíjení během měření.

Elektrická bezpečnost:

• druh izolace ……………………………… dvojitá, podle EN 61010-1 a EN 61557
• měřicí kategorie …………………………………….CAT IV 600 V (CAT III 1000 V)
  …………………………………………………………………………. podle EN 61010-1
• krytí podle EN 60529 ……………………………………………………………… IP40
  …………………………………………………… (IP67 s uzavřeným krytem skříňky)

Nominální podmínky užívání:

• rozsah provozní teploty …………………………………………………. -20…+50 °C
• skladovací teplota ……………………………………………………….. -25…+70 °C
• vlhkost ………………………………………………………………………… 20%…80%
• nadmořská výška …………………………………………………………….. ≤2000 m
• referenční teplota ………………………………………………………. +23 °C ± 2 °C
• referenční vlhkost ………………………………………………………….. 40%…60%

Další technické údaje:

• napájení měřicího přístroje …………………….. zabudovaný Li-Ion akumulátor
• hmotnost ……………………………………………………………………….. cca 7 kg
• rozměry ………………………………………………………….. 390 x 310 x 170 mm
• displej ………………………………………………………………… grafický LCD 5,6’’
• přenos výsledků ………………………………………. USB port nebo Bluetooth®
