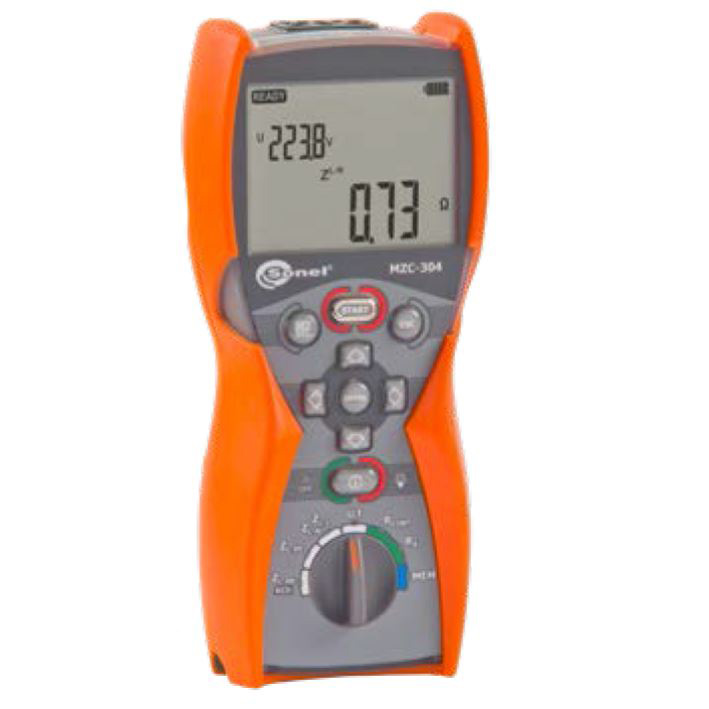

Měřicí přístroj impedance zkratové smyčky SONEL MZC-304

Měřicí přístroj impedance zkratové smyčky

Měření impedance zkratové smyčky:

• měření impedance zkratové smyčky v sítích se jmenovitým napětím: 220/380 V, 230/400 V, 240/415 V s Kmitočetmi 45…65 Hz,
• měření impedance zkratové smyčky proudem 15 mA bez vypnutí proudových chráničů,
• detekce záměny vodičů L a N v zásuvce a jejich automatická záměna v měřicím přístroji,
• pracovní rozsah napětí 180…270 V (pro ZL-PE a ZL-N) a dále 180…460 V (pro ZL-L),
• pracovní rozsah Kmitočet: 45…65 Hz,
• maximální měřicí proud: 7,6 A pro 230 V (3×10 ms), 13,3 A pro 400 V (3×10 ms),
• výpočet zkratového proudu pro nominální napětí,
• určení odporu RS a reaktance XS zkratové smyčky.
• Nízkonapěťové měření odporu, ochranných vodičů

Nízkonapěťové měření odporu, ochranných vodičů a ochranných
pospojování:

• měření kontinuity ochranných pospojování proudem ± 200 mA – v souladu s PN-EN61557,
• autokalibrace měřicích vodičů – možnost použití libovolných vodičů,
• měření odporu malým proudem se zvukovou signalizací

Doplňkové funkce:

• Rychlá kontrola správnosti připojení ochranného vodiče PE pomocí
• dotykové elektrody.
• Měření napětí a Kmitočet sítě.
• Napájení z baterií LR6, možnost použití akumulátorů NiMH.
• Paměť 990 výsledků, bezdrátový přenos dat do počítače pomocí adaptéru OR-1.
• Podsvícená klávesnice a displej.

Elektrická bezpečnost:

• druh izolace …………………………………………………………………………. dvojitá, podle PN-EN 61010-1
• měřicí vodiče………………………………………………………………………………………….EN 61010-2-031
• měřicí kategorie…………………………………………………..III 600 V (CAT IV 300 V) podle EN 61010-1
• míra ochrany krytu podle PN-EN 60529………………………………………………………………………IP67

Další technické údaje:

• napájení měřicího přístroje………………………sada akumulátorů nebo alkalických baterií (AA, 4 ks)
• kapacita akumulátorů ………………………………………………………………………….. min. 5000 měření

Nominální podmínky užívání:

• provozní teplota ………………………………………………………………………………. 0…+50°C
• vlhkost…………………………………………………………………………………………………………. 20…80%
