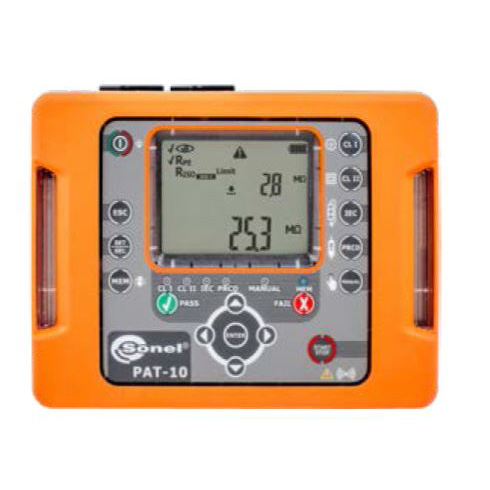

Měřicí přístroj bezpečnosti elektrických přístrojů SONEL PAT-10 / PAT-2E / PAT-2 / PAT-1

Měřicí přístroj bezpečnosti elektrických přístrojů

Vlastnosti:
Inovativní kombinace malých celkovým rozměrů (a možnost transportu zařízení, který s tímto souvisí) a pokročilých měřicích systémů umožňující kompletní provádění automatických měření elektrických zařízení a IEC kabelů a prodlužovacích kabelů (včetně kabelů s PRCD). Kompletní sada zkoušek je prováděna pouze jedním stisknutím tlačítka START. Možnosti nastavení měřicího přístroje umožňují modifikaci způsobu ovládání přístroje, což jej ještě lépe přizpůsobuje potřebám uživatele. V situacích, ve kterých je nezbytné provádět měření jednotky bez nutnosti provádět úplný, komplexní měřicí postup, přístroje PAT společnosti Sonel umožňují provoz v režimu jednorázového měření (daného typu – tzv. manuální měření). Všechny měřicí přístroje této řady navíc umožňují provádět základní měření bez externího napájecího zdroje. V nouzových situacích, kde není k dispozici síťové napájení, může být iniciována zjednodušená série zkoušek v bateriovém provozním režimu. Malé celkové rozměry, nízká hmotnost a speciálně navržená transportní brašna pro měřicí přístroj a příslušenství zajišťují příjemné používání a vysokou mobilitu přístroje. Bezdrátová komunikace s tiskárnou* umožňuje uspořádání místa provádění měření bez změti zbytečných kabelů. Ukládání výsledků do paměti* a začlenění výsledků do software PC dále rozšiřují funkčnost přístroje.

Základní funkce přístroje:

• dioda signalizující zhodnocení výsledku,
• rychlý přístup k měřicím postupům,
• kompaktní skříňka, ergonomické transportní pouzdro,
• automatický výběr měřicích rozsahů,
• měření odporu ochranného vodiče proudem: 200 mA, 10 A.
• měření izolačního odporu,
• měření vypínacího času PRCD,
• měření náhradního, reziduálního a dotykového únikového proudu,
• test kabelu IEC,
• ukládání výsledků do paměti,
• kompatibilita se software Sonel Reader a Sonel PAT plus (volitelné).

Přístroj může být používán ke zkouškám zařízení, včetně zkoušek v souladu s normami:

• EN 60745 – 1: Ruční nástroje s elektrickým motorem. Bezpečnost. Část 1: Všeobecné požadavky.
• EN 61029: Bezpečnost používání přenosných nástrojů s elektrickým pohonem. Všeobecné požadavky.
• EN 60335 – 1: Elektrické přístroje k domácímu a podobnému použití. Všeobecné požadavky.
• EN 60950: Bezpečnost zařízení informační techniky.
• EN 61557-6 Elektrická bezpečnost v nízkonapěťových elektroenergetických sítích se střídavým napětím do 1000 V a stejnosměrným napětím do 1500 V. – Zařízení určená ke zkoušení, měření nebo monitorování ochranných prostředků – Část 6: Účinnost zařízení reziduálního únikového proudu (RCD) v TT, TN a IT systémech.
• VDE 0701-0702 Zkoušky po opravě, změně elektrického přístroje. Opakovaná zkouška elektrických přístrojů. Všeobecné požadavky na elektrickou bezpečnost.
