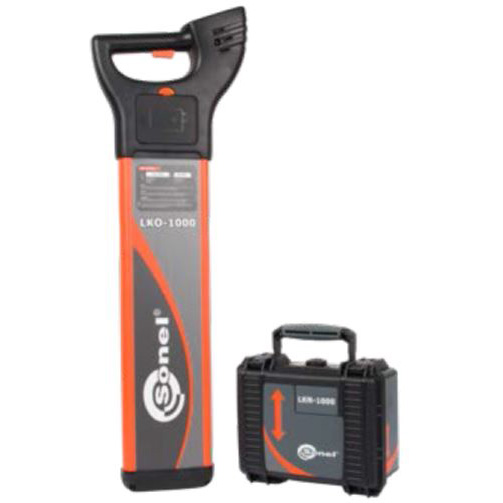

Hledač kabelů a podzemních sítí SONEL LKZ-1000

Hledač kabelů a podzemních sítí

Vylepšený vysílač LKN-1000 vytváří o mnoho silnější signál než předchozí model, což umožňuje:

• sledování podzemních sítí na delší vzdálenosti,
• lepší detekci podzemních sítí za silně ztížených nepříznivých podmínek,
• jednodušší stanovení hloubky,
• větší detekci mnoha podzemních sítí zároveň,
• nastavitelné čtyři úrovně síly výstupního signálu do 1 W,
• silný voděvzdorný kryt s třídou ochrany IP65, menší a jednodušší, navržený pro práci v těžkých podmínkách,
• k výběru tři pracovní režimy 8 kHz a 33 kHz, v galvanickém režimu kombinovaný režim 8 kHz a 33 kHz zároveň,
• čitelné vizuální a zvukové signály usnadňující obsluhu,
• je zabudována dodatečná funkce testu umožňující samostatnou kontrolu všech funkcí před zahájením práce,
• ovládací tlačítka se nacházejí vně krytu, což umožňuje ovládání s uzavřeným krytem a zajistí lepší ochranu před mechanickým poškozením či politím.

Funkce sady:

• pasivní nebo aktivní režimy určování polohy sítí,
• detekce podzemních kabelů pod napětím,
• detekce podzemních kabelů bez napětí (radiový režim)
• detekce podzemních kabelů bez napětí s použitím vysílače (galvanické, indukční spojení nebo s použitím kleští),
• určování polohy kovových nebo nevodivých trubek pomocí doplňkové sondy,
• určování polohy nevodivých potrubí pomocí „plavací“ sondy,
• určování polohy vybraného kabelu,
• stanovení hloubky položení kabelů,
• automatická regulace citlivosti detekce,
• 5 pracovních režimů,
• signalizace mělce položených kabelů,
• měření hloubky položení kabelu do 3 m,
• stanovení směru trasy kabelu,
• kontrastní, automaticky se vypínající podsvícení displeje LCD.

Elektrická bezpečnost:

• stupeň ochrany krytu vysílače LKN-1000 podle PN-EN 60529……………………IP65 (uzavřený obal)
• stupeň ochrany krytu hledače LKO-1000 podle PN-EN 60529…………………………………………IP54

Další technické údaje:

• napájení vysílače……………………………………………………………………………………4 x baterie LR14
• rozměry vysílače. ……………………………………………………………………………..180 x 280 x 260 mm
• hmotnost vysílače. ……………………………………………………………………………………………….<3 kg
• maximální dosah hledače…………………………………………………………………………………………4 m
• napájení přijímače……………………………………………………………………………………6 x baterie LR6
• rozměry přijímače. ………………………………………………………………………………760 x 250 x 85 mm
• hmotnost přijímače……………………………………………………………………………………………< 2,9 kg

Pracovní režimy:

• pasivní 50 Hz a 60 Hz – umožňuje vyhledání vodičů a kabelů pod napětím (POWER)
• pasivní RADIO (15-30 kHz) – umožňuje rychlé a neselektivní vyhledávání podzemních sítí o délce min. 100 m (kovové instalace)
• aktivní (s vysílačem) (8 kHz a 33 kHZ) umožňuje:
  • vyhledávání v indukčním režimu (stačí umístit vysílač nad hledaný objekt)
  • vyhledávání pomocí bezprostředního připojení vysílače k objektu, který není pod napětím
  • vyhledávání s použitím vysílacích kleští (je nutné zapojit kleště ke zkoumanému objektu)
  • vyhledávání s využitím vysílacího vodiče nebo vysílacích sond (umožňuje vyhledání nekovových objektů),
  • vyhledávání pomocí separačního adaptéru (bezprostřední připojení vysílače LKN-1000 k síťové zásuvce 230 V).

Sada obsahuje též řadu možností a funkcí zlepšujících bezpečnost a pracovní pohodlí:

• Hazard zone – tato funkce vysílá alarm signalizující blízkost (v rozsahu cca 30 cm) hledaných vodičů, funguje v pracovních režimech Power, 8 kHZ nebo 33 kHz a v automatickém režimu.
• Auto-test – umožňuje samostatnou kontrolu přijímače. Po pozitivním provedení testu je na displeji přijímače zobrazen nápis PAS, v opačném případě bude zobrazen nápis ERR.
• Automatický režim – spojuje přednosti souběžné detekce v režimu Power a v rádiovém režimu, umožňuje potvrdit přítomnost podzemního vedení v počáteční fázi vyhledávání, což činí detekci vodičů jednodušší a bezpečnější.
• Automatické podsvícení displeje – instalovaný senzor osvětlení automaticky zapíná podsvícení displeje, když je to potřebné.
• Digitální zobrazení síly signálu – tato funkce dodatečně zprovozňuje digitální zobrazení síly signálu na displeji a takto usnadňuje vyhledávání podzemních sítí.
