Dvoupólové ukazatelé napětí
Popis produktu:

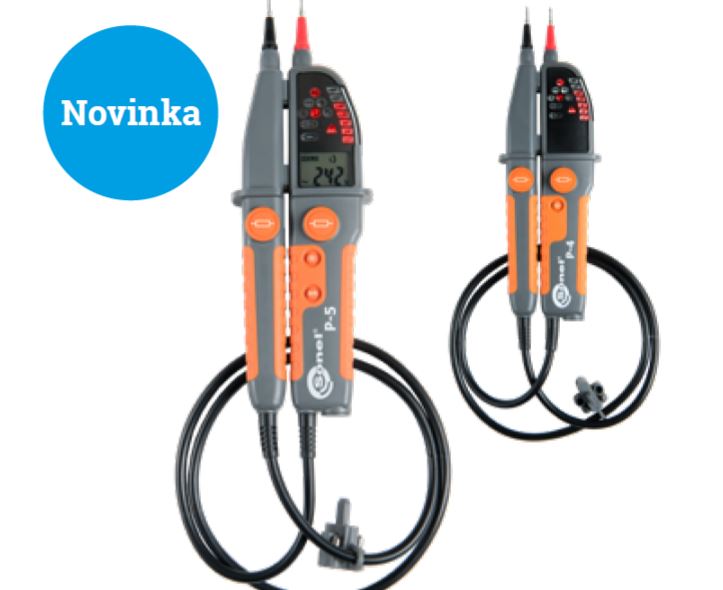

Přístroje SONEL P-5 a P-4 jsou spolehlivé, obzvláště trvanlivé a bezpečné 2pólové ukazatelé napětí, kontinuity obvodu a zkušební přístroje sledu fází v jednom. Tyto přístroje byly navrženy pro použití v extrémních podmínkách jak v průmyslu, tak i v komerčních aplikacích. Vyspělá technika, vysoká úroveň bezpečnosti a uživatelská přívětivost jsou klíčovými znaky přístrojů řady P.
Hlavní funkce a vlastnosti přístrojů řady P
- automatický napěťový test do 1000 V AC/DC
- vizuální zobrazení pomocí LED lišty (P-4) a přídavného LCD displeje (P-5)
- akustická signalizace, když jsou překročeny nebezpečné úrovně napětí 50 VAC a 120 VDC
- vypínací zkouška chrániče RCD s přepínatelnou zátěží
- automatická zkouška kontinuity při připojení k zakládacímu bodu
- dvoupólová zkouška směru fázového kolíku
- jednopólové zobrazení přítomnosti 100 V
- měření odporu do 1999 Ω (P-5)
- Funkce HOLD (podržení) pro zmrazení měřicích výsledků
- robustní, ze dvou částí sestávající pouzdro chrnící před mechanickým poškozením a nárazy
- integrovaná svítilna a podsvícený displej (P-5) pro zkoušky v nedostatečně osvětlených oblastech
- krytí IP65 zaručuje ochranu proti pronikání prachu a stříkající vodě
- bezpečnost zajištěná na základě třídy měření v souladu s normami CAT IV 600 V a CAT III 1000 V
Technické údaje:
- kategorie měření podle EN 61010-1 ……………………………………………………… III 1000 V, IV 600 V
- krytí podle EN 60529 ……………………………………………………………………………………………. IP65
- druh izolace podle EN 61010-1 ………………………………………………………. dvojitá izolace, třída II
- napájení měřicího přístroje …………………….. 2 x LR03 AAA 1,5 V (doporučují se alkalické články)
- rozsah pracovního kmitočtu …………………………………………………………………………. 16..400 Hz
- min. doba regenerace po 30 s provozu …………………………………………………………………… 240 s
- test kontinuity: světlo a zvuk …………………………………………………………… signál pro R ≤ 400 kΩ
- rozsah měření odporu (P-5) ……………………………………………………………………………. 1..1999 Ω
- vstupní impedance cca …………………………………………………………………………………….. 300 kΩ
- rozsah pro 2pólovou indikaci sledu fází: napětí ……………………………………………….. 100..1000 V
- min. zapínací napětí ………………………………………………………………………………….. ±6 V AC/DC
- provozní / skladovací teplota ………………………………………………………… -15..+55oC / -20..+70oC
- max. vlhkost ……………………………………………………………………………………………………… 95%
- max. nadmořská výška pro provoz ……………………………………………………………………… 2000 m
- doba do vypnutí ………………………………………………………………………. 10 s / 30 s (režim HOLD)
- displej ………………………………….. LCD, 3½ digitů, s maximálním údajem 1999 a funkcí ukazatelů
- rozměry ………………………………………………………………………………………….. 275 x 82 x 36 mm
- hmotnost včetně baterií / bez baterií …………………………………………………………… 291 g / 267 g
- elektromagnetická kompatibilita v souladu s normami ……………….EN 61326-1, PN-EN 61326-2-2
- shoda s požadavky norem …………………………………………………………. EN 61010-1, EN 61243-3
- standard kvality …………………………………………………………………………………………….. KT9001
Testování vypnutí proudového chrániče
Jako odpověď na potřeby klientů umožňuje naše nová řada P ukazatelů napětí kontrolu chrániče RCD plně kontrolovatelným způsobem. Pomocí tlačítek na obou sondách může uživatel snížit interní impedanci přístroje, což umožní jeho vypnutí. Navíc stisknutím obou tlačítek aktivuje dodatečný zatěžovací bod – vibrační motor. Tímto způsobem je možné měřit napětí v testovaném obvodu bez jakéhokoliv vlivu bludných proudů na výsledek.
Trvanlivost a pohodlí při používání
Pouzdro bylo navrženo pro používání v drsném průmyslovém prostředí, kde je vyžadováno používání osobní ochranné výbavy, jako jsou bezpečnostní rukavice s protinapěťovou izolací. Současně ergonomický tvar přístroje umožňuje používání přístroje jednou rukou.
Všestrannost a bezpečnost
Ukazatelé napětí jsou dodávány se sadou zkušebních sond. Sondy snižují situování kovu na 4 mm, což vylučuje náhodný kontakt s chybným vodičem při provádění měření u svazku vodičů. Přídavné šroubovací kovové adaptéry jsou používány pro aplikace, kde jsou vyžadovány hroty o průměru 4 mm. Tyto jsou obzvláště důležité pro zkoušky v elektrických zásuvkách, kde si musí být uživatel jistý, že je zachován kontakt čidla s vodičem. Všechny prvky sady jsou uloženy ve speciálním pouzdru, takže zkušební hroty mohou být vyměněny v případěn potřeby. Pouzdro rovněž obsahuje adaptér, který je užitečný při odblokování zásuvek typu UK.
