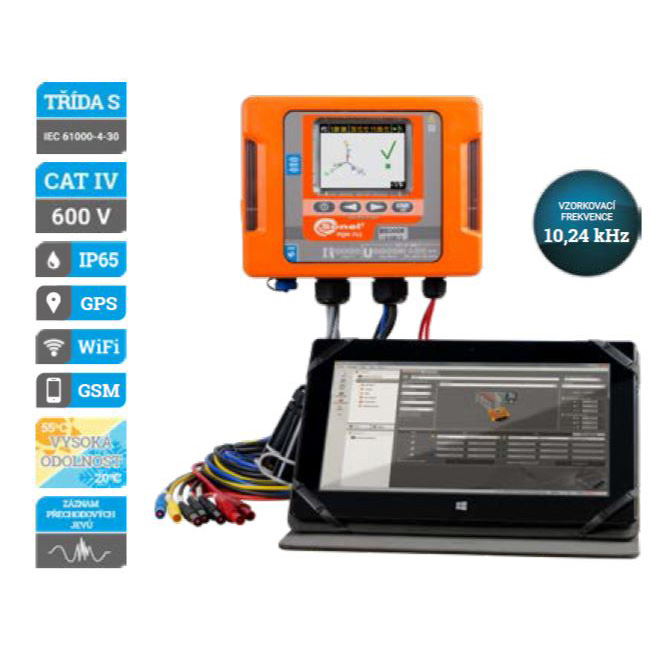

Analyzátory kvality napájecí sítě SONEL PQM-711 / PQM-710

Analyzátory kvality napájecí sítě

Přístroj je určen pro provoz v sítích:

• se jmenovitým kmitočtem 50/60 Hz,
• se jmenovitými napětími: 64/110 V, 110/190 V, 115/200 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V, 254/440 V, 400/690 V,
• v sítích stejnosměrného proudu,
• systémy podporovaných sítí:
• jednofázový,
• dvoufázový se společným N,
• třífázový systém, zapojení do hvězdy s vodičem N a bez něj,
• třífázový systém, zapojení do trojúhelníku,
• Vestavěný akumulátor umožňuje 2 hodiny práce

Měřené parametry:

• napětí L1, L2, L3, N-PE (pět měřených vstupů) – průměrné, minimální a maximální, okamžité hodnoty v rozsahu do 760 V, možnost spolupráce s napěťovými jednofázovými transformátory,
• proudy L1, L2, L3, N (čtyři měřené vstupy) – průměrné, minimální a maximální, okamžité hodnoty, měření proudu v rozsahu do 3 kA (v závislosti na použitých proudových (deštích), možnost spolupráce s proudovými jednofázovými transformátory,
• špičkové koeficienty pro proud (CFI) a napětí (CFU),
• kmitočet v rozsahu 40 Hz — 70 Hz,
• činný výkon (P), jalový (Q), deformační (D), zdánlivý (S), spolu s určením charakteru jalového výkonu (kapacitní, indukční)
• výpočet jalového výkonu metodou: Budeanu, IEEE 1459,
• energie činná (E ), jalová (E ), zdánlivá (E ),
• účiník (Power Factor), cosφ, tgφ,
• K součinitel (přetížení transformátoru způsobené harmonickými),
• harmonické do 50té v napětí i proudu,
• meziharmonické měřené jako skupiny,
• celkové harmonické zkreslení THD proudu a napětí,
• hodnota krátkodobé (PST) a dlouhodobé (PLT) míry vjemu flikru (byly splněny požadavky EN 61000-4-15 třída A), – nesymetrie napětí a proudů,
• záznam přepětí, poklesů a přerušení napětí spolu s oscilogramy,
• záznam událostí pro proud spolu s oscilogramy (do 1 s) a diagramy RMS 10 ms s maximálním časem záznamu 30 s,
• záznam oscilogramů proudu a napětí po každém období průměrování,
• měření řídicích signálů do 3000 Hz,
• měření transientní odezvy do ±6000 V s maximální frekvencí vzorkování 10 MHz.
• Minimální transientní doba, kterou lze zaznamenat, je 650 ns (pouze PQM-711).

Přístroj splňuje požadavky norem:

• PN-EN 61000-4-30 (třída A) (elektromagnetická kompatibilita – měřicí metody)
• PN-EN 61000-4-7 (třída I) (měření harmonických)
• PN-EN 61000-4-15 (třída A) (blikání světla)
• PN-EN 50160 (měření napájecího napětí)
• PN-EN 61010-1 (bezpečnost měřicích
