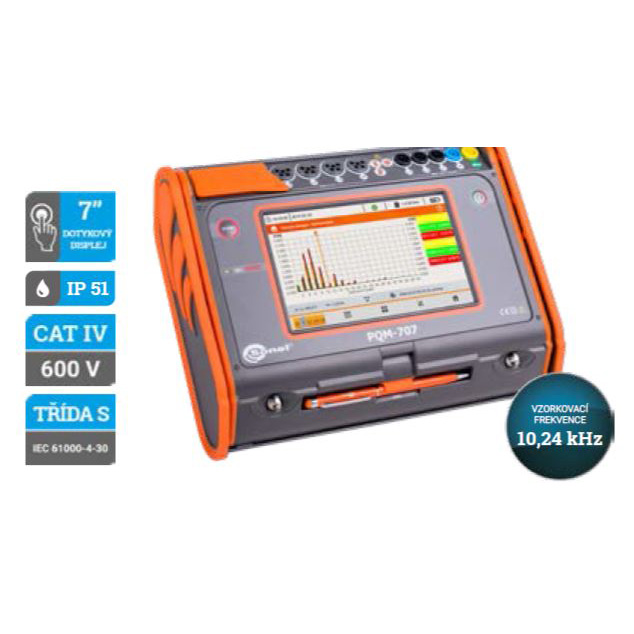

Analyzátory kvality napájecí sítě SONEL PQM-707

Analyzátory kvality napájecí sítě

Měřené parametry:

• Napětí L1, L2, L3, N-PE (pět měřicích vstupů), průměrné, minimální a maximální hodnoty v rozsahu do 760 V, možnost spolupráce s napěťovými měřicími transformátory,
• Proudy L1, L2, L3, N (čtyři měřicí vstupy) – průměrné, minimální a maximální hodnoty, měření proudu v rozsahu do 3 kA (v závislosti na použitých proudových kleštích), možnost spolupráce s proudovými měřicími transformátory,
• Špičkové koeficienty pro proud (CFI) a napětí (CFU),
• Kmitočet v rozsahu 40 Hz – 70 Hz,
• Činný (P), jalový (Q), deformační (D), zdánlivý (S) výkon s uvedením charakteru jalového výkonu (kapacitní, indukční),
• Záznam výkonu: Metoda Budeanu, IEEE 1459,
• Činná (Ep), jalová (Eq), zdánlivá (ES) energie,
• Účiník (Power Factor), cosφ, tgφ,
• Harmonické složky do 40. v napětí a proudu,
• Celkové harmonické zkreslení THD pro proud a napětí,
• Hodnota krátkodobé (PST) a dlouhodobé (PLT) míry vjemu blikání (splněny požadavky normy EN 61000-4-15 třída S),
• Nesymetrie napětí (splněny požadavky normy EN 61000-4-30 třída S) a proudů,
• Záznam událostí pro proud a napětí spolu s oscilogramy a diagramy RMS 1/2 periody,
• Spouštěcí proud,
• Kalkulátor energetických tarifů,
• Všechny parametry jsou zaznamenávány v souladu s třídou S normy EN 61000-4-30.

Přístroj je určen pro provoz v sítích:

• se jmenovitým kmitočtem 50/60 Hz,
• se jmenovitými napětími: 64/110 V;110/190 V; 115/200 V; 127/220 V; 220/380 V; 230/400 V; 240/415 V; 254/440 V; 290/500 V, 400/690 V,
• stejnosměrného proudu.

Systémy podporovaných sítí:

• jednofázový,
• dvoufázový se společným N,
• třífázový, zapojení do hvězdy s vodičem N a bez něj,
• třífázový, zapojení do trojúhelníku.
