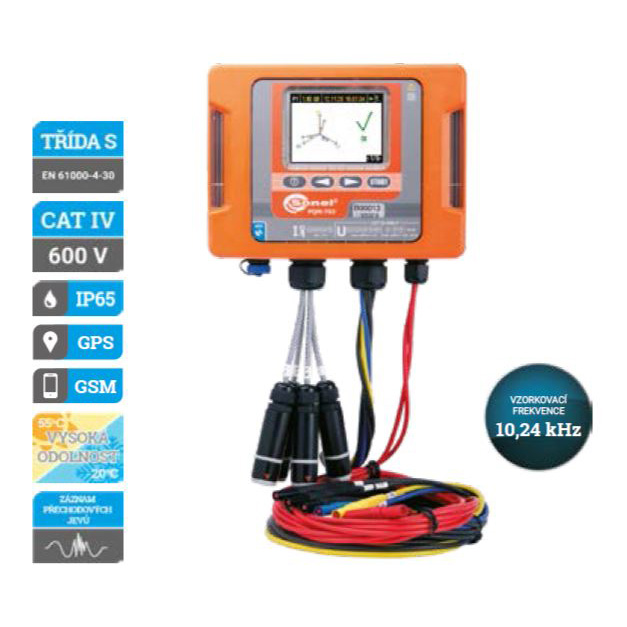

Analyzátory kvality napájecí sítě SONEL PQM-703 / PQM-702T / PQM-702

Analyzátory kvality napájecí sítě

Měřené parametry:

• napětí L1, L2, L3, N-PE (pět měřicích vstupů) – průměrné, minimální a maximální hodnoty, okamžité hodnoty v rozsahu do 1000 V, možnost spolupráce s napěťovými měřicími transformátory,
• proudy L1, L2, L3, N (čtyři měřicí vstupy) – průměrné, minimální a maximální hodnoty, okamžité hodnoty, měření stejnosměrného proudu v rozsahu do 3 kA (v závislosti na použitých proudových kleštích), možnost spolupráce s napěťovými měřicími transformátory,
• špičkové koeficienty pro proud (CFI) a napětí (CFU),
• kmitočet v rozsahu 40 Hz – 70 Hz,
• činný (P), jalový (Q), zkreslený (D), zdánlivý (S) výkon s uvedením charakteru jalového výkonu (kapacitní, indukční),
• kalkulace zdánlivého výkonu použitím:
  • metody Budeanu,
  • IEEE 1459,
• činná (EP), jalová (Eq), zdánlivá (ES) energie,
• účiník (PF), cosφ, tgφ,
• koeficient K (přetížení měřicího transformátoru v důsledku harmonických složek),
• harmonické složky do 50. v napětí a proudu,
• meziharmonické složky měřeny jako skupiny,
• celkové harmonické zkreslení THD pro proud a napětí,
• index krátkodobé (PST) a dlouhodobé (PLT) míry vjemu blikání (v souladu s EN 61000-4- 15, třída A),
• asymetrie napětí a proudů,
• záznam přepětí, krátkodobých poklesů napětí a přerušení společně s oscilogramy,
• záznam událostí pro proud společně s oscilogramy (do1 s) a diagramy 10 ms RMS s maximální dobou záznamu 3 s,
• záznam proudových a napěťových oscilogramů po každém průměrovacím intervalu,
• měření řídicích signálů do 3000 Hz,
• Měření přechodných jevů do ±8000 V s maximálním vzorkovacím kmitočtem 10 MHz. Minimální přechodný čas, který může být zaznamenán, činí 650 ns (pouze PQM-703),
• všechny parametry jsou v souladu s IEC 61000-4-30, třída A.

Přístroj je určen pro provoz v sítích:

• se jmenovitým kmitočtem 50/60 Hz,
• se jmenovitými napětími: 64/110V, 110/190 V, 115/200 V, 120/280V, 127/220 V,n 220/380 V, 230/400 V, 240/415 V, 254/440 V, 277/480V, 290/500 V, 400/690 V,
• se stejnosměrným proudem,
• v následujících konfiguracích:
  • jednofázová,
  • dvoufázová se společným N,
  • třífázová – do hvězdy, s a bez vodiče N,
  • třífázová – do trojúhelníku.
• Vestavěný akumulátor umožňuje nejméně dvouhodinový provoz.

Přístroj splňuje požadavky stanovené normami:

• EN 61000-4-30 (třída A) (elektromagnetická kompatibilita – měřicí metody)
• EN 61000-4-7 (třída I) (měření harmonických složek)
• EN 61000-4-15 (třída A) (blikání světla)
• EN 50160 (měření napájecího napětí)
• EN 61010-1 (bezpečnost měřicích přístrojů)
